SRAM
01
什么是 SRAM？
SRAM，全称为静态随机存取存储器（Static Random Access Memory），是一种能够读取和写入数据的内存。它使用由晶体管组成的触发器来存储数据，只要有电源供应，数据就可以稳定地保存。与动态随机存取存储器（DRAM）不同，SRAM 不需要周期性地刷新来保持数据，这一特性使得它在需要快速访问和高数据稳定性的场景中备受青睐。
02
SRAM 的结构与工作原理

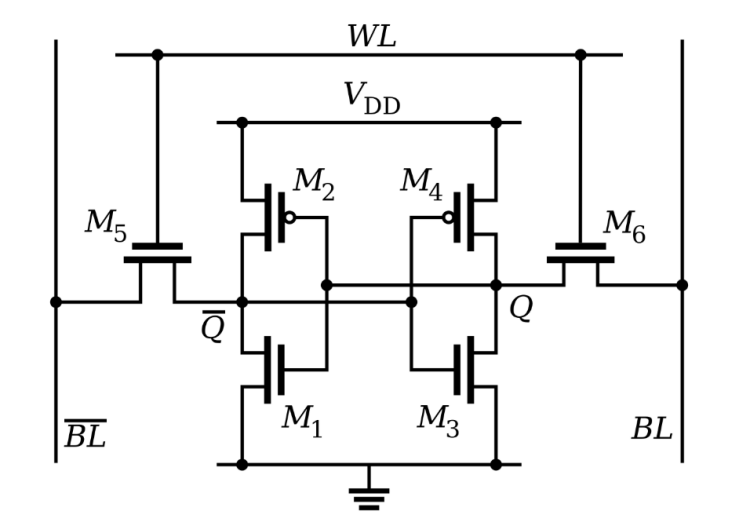

SRAM 的基本存储单元通常由六个晶体管组成，这种结构被称为 6T 结构。
在图中，我们可以看到结构主要分成两部分，两个晶体管 M1 和 M2 形成一个反相器 A，用于存储数据。M3 和 M4 形成另一个反相器 B，用于保持存储状态。M5 和 M6 用于控制对存储单元的访问。
反相器的特性是将输入信号反转，例如输入“1”时，输出为“0”。SRAM 的存储单元通过两个反相器的闭环反馈来锁定数据，形成两种稳定状态，从而实现数据的稳定存储。假设反相器 A 输出的 Q 是“1”，那么通过反相器 B，Q’ 就会变成“0”。这个“0”又反馈给反相器 A 的输入，从而让 Q 继续保持“1”。这种互相反馈的结构确保了数据的稳定，即使外部信号中断，Q 和 Q ’ 的状态也不会改变，只要不断电数据就会一直存在。
03
SRAM 的读写操作
SRAM 的读写操作是通过控制字线 (WL) 和位线 (BL) 的电平变化来实现的。
SRAM 的读操作
SRAM 的读操作是一个精确而高效的过程，主要包括以下几个关键步骤：
① 定位存储单元：当需要读取数据时，地址信号被发送到存储器的译码器。译码器的作用是根据地址信号精确地定位到要读取的存储单元，确保数据的准确读取。
② 激活存储单元：一旦存储单元被定位，对应的字线（WL）会被拉高至高电平。这一操作激活了存储单元所在的行，并打开了该行的访问晶体管，使得存储单元与位线（BL）相连，为数据的传输做好准备。
③ 数据传输：存储单元中的数据通过其内部的跨耦合反相器进行放大处理，然后被输出到位线（BL）上。跨耦合反相器在这里起到了关键作用，它确保数据信号足够强，以便后续处理。
④ 感知与转换：位线（BL）上的数据信号会被感知放大器检测。感知放大器的作用是将微弱的信号转换为标准的逻辑电平，以便后续电路能够正确识别和处理。
⑤ 输出数据：经过感知放大器处理后的数据被传输到数据线上，作为读操作的最终结果输出，供其他系统或设备使用。
⑥ 断开连接：读操作完成后，字线（WL）被拉低至低电平，断开存储单元与位线（BL）的连接，从而完成一次完整的读操作。这一步骤是为了避免数据泄露或干扰其他操作。
SRAM 的写操作
① 与读操作类似，SRAM 的写操作也是一系列有序的步骤，确保数据能够准确地写入存储单元：
② 定位存储单元：写操作开始时，地址信号同样被发送到译码器，用于定位要写入的存储单元。这一步骤与读操作中的定位过程相同，确保操作的精确性。
③ 激活存储单元：字线（WL）被拉高至高电平，激活存储单元所在的行，并打开访问晶体管，使存储单元与位线（BL）相连。这为数据的写入提供了通道。
④ 设置位线电平：在写操作中，位线（BL）的电平会被设置为要写入的数据对应的电平。通常，高电平表示“1”，低电平表示“0”。这一步骤是写操作的核心，决定了数据的写入内容。
⑤ 写入数据：写驱动器向位线（BL）施加电压，将新数据写入存储单元。这一过程中，位线上的电压会覆盖存储单元中当前存储的数据，实现数据的更新。
⑥ 更新存储单元：存储单元内部的跨耦合反相器根据位线（BL）上的电压更新其输出状态，从而完成新数据的写入。这一步骤确保数据在存储单元中稳定存储。
⑦ 断开连接：写操作完成后，字线（WL）被拉低至低电平，断开存储单元与位线（BL）的连接，完成写操作的收尾工作。
04
SRAM 的应用场景
1. CPU 缓存
CPU 缓存的作用是为处理器提供快速的数据读取和临时存储能力。由于 SRAM 的访问速度极快，它能够有效减少 CPU 在访问主内存（通常为 DRAM）时的延迟，从而显著提升系统的整体性能。
2. 嵌入式系统
嵌入式系统广泛应用于智能家居设备、汽车电子系统、工业自动化等领域。这些系统通常需要在有限的硬件资源下，实现高可靠性和快速响应。SRAM 的低延迟和高稳定性使其成为嵌入式设备的理想选择。
3. AI 加速器
随着人工智能（AI）技术的飞速发展，对存储器的性能要求越来越高。AI 芯片需要处理大量的数据，并且要求极高的读写速度和低延迟。SRAM 的高速特性和稳定性使其成为 AI 芯片中的关键组件等。
