随着智能手机、电脑等电子设备不断追求轻薄化，芯片中的晶体管尺寸已缩小至纳米级（如 3nm、2nm）。但尺寸缩小的同时，一个名为“漏致势垒降低效应（DIBL）”的物理现象逐渐成为制约芯片性能的关键难题。
什么是漏致势垒降低效应（DIBL）
1. 核心定义
DIBL 全称 Drain-Induced Barrier Lowering（漏致势垒降低效应），指 晶体管中漏极电压升高时，源极与沟道之间的电势壁垒被削弱的现象。这会导致晶体管在关闭状态下仍产生漏电流，影响器件可靠性。

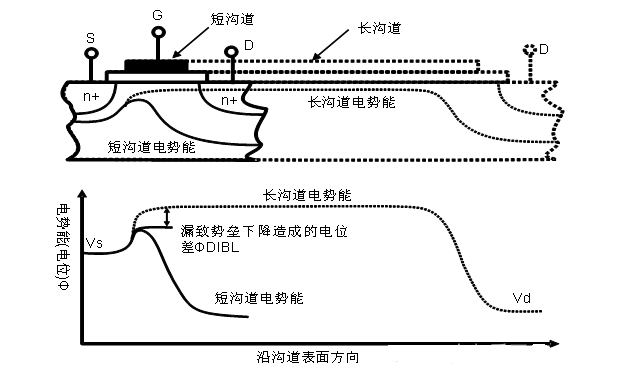

2. 物理机制类比
想象源极和漏极之间有一道“水坝”（势垒），正常情况下，“水坝”高度足够阻挡电流（关闭状态）。但当漏极电压增大时，相当于“水坝”被外力压垮了一部分，电子便能“翻越”势垒形成漏电流。
3. 发生条件

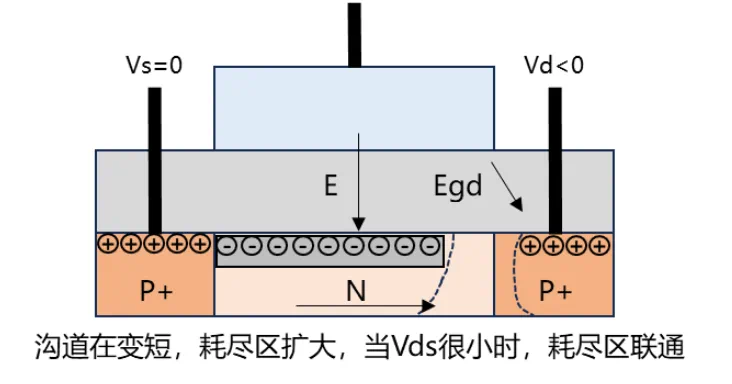

DIBL 主要出现在 短沟道晶体管 中（沟道长度 <100nm）。随着晶体管尺寸缩小，漏极电场对源极的干扰增强，传统器件结构难以维持势垒高度。
DIBL 如何影响晶体管性能
① 静态功耗飙升
DIBL 导致晶体管关闭时漏电流显著增加。据研究，28nm 工艺芯片中，DIBL 贡献的漏电占总功耗的 30% 以上。这不仅缩短设备续航，还引发发热问题。
② 阈值电压漂移
阈值电压（晶体管开启的临界电压）受 DIBL 影响会发生偏移。例如，某 40nm 工艺晶体管的阈值电压可能因 DIBL 降低 50mV，直接导致电路逻辑错误风险上升。
③ 器件寿命下降
持续漏电流会加速晶体管老化。实验表明，DIBL 严重的器件在高温下工作 1000 小时后，性能退化速度比正常器件快 2 - 3 倍。
如何应对 DIBL 挑战
① 材料革新：高介电常数（High-k）介质
传统二氧化硅（SiO₂）栅极介质的物理极限为 1.2nm（约 5 个原子厚度），进一步减薄会加剧 DIBL。英特尔在 45nm 节点引入铪基（HfO₂）High- k 材料，在相同厚度下介电常数提升 3 倍，有效抑制漏电场穿透。
② 结构升级：FinFET 与全环绕栅极（GAA）
FinFET（鳍式场效应晶体管）：通过将沟道竖立为“鳍”状，三面包裹栅极，使栅极对沟道的控制力提升 50% 以上，显著降低 DIBL（22nm 节点后广泛应用）。
纳米片 GAA：三星 3nm 工艺采用多层堆叠纳米片，栅极 360°环绕沟道，进一步将 DIBL 导致的漏电降低至 FinFET 的 1 /5。
③ 工艺优化：超浅结与应变硅技术
通过离子注入形成超浅源漏结（深度 <20nm），减少漏极电场对沟道的横向干扰；引入应变硅技术（如 GlobalFoundries 的 SiGe 通道），提高载流子迁移率，降低工作电压需求。
