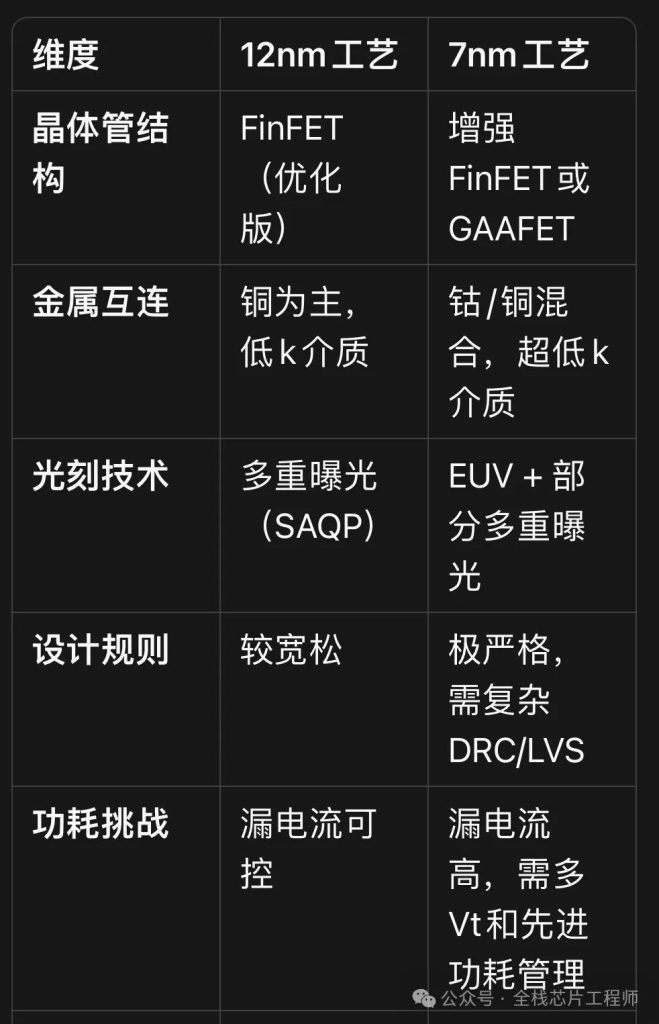

在半导体制造中，12nm 和 7nm 工艺节点在实现上的主要区别：
1. 晶体管结构与前端工艺（FEOL）
12nm 工艺：
– 通常基于 FinFET（鳍式场效应晶体管）的优化版本（如 16nm/14nm 的改进）。
– 晶体管密度较低，鳍片宽度和间距较大。
7nm 工艺：
– 采用增强型 FinFET（如台积电 N7 工艺）或纳米片（GAAFET）（如三星 3nm，但部分 7nm 仍为 FinFET）。
– 鳍片更窄且密集，单位面积晶体管数量显著增加（密度比 12nm 高约 2 - 3 倍）。
2. 互连技术（BEOL）金属层堆叠
12nm：
– 金属层数较少（通常 10-12 层）。
– 使用传统的铜（Cu）互连和低 k 介质材料（如 SiCOH）。
– 7nm：
– 金属层数更多（可达 15 层以上）。
– 采用钴（Co）互连或铜 + 钴混合方案，减少电阻和电迁移风险。
– 使用超低 k 介质材料（k 值更低，如 k =2.4），降低电容和串扰。
光刻技术
– 12nm：
– 依赖多重曝光（Multi-Patterning）技术（如 SAQP，自对准四重曝光）。
– 需要复杂的掩模设计和多次光刻步骤。
– 7nm：
– 极紫外光刻（EUV）的引入（如台积电 N7+ 工艺）。
– EUV 减少多重曝光需求，简化流程并提升良率。
3. 设计规则与物理验证
– 12nm：
– 设计规则相对宽松，例如：
– 最小金属线宽：约 30-40nm。
– 通孔（Via）尺寸：50-60nm。
– DRC（设计规则检查）复杂度中等，迭代时间较短。
– 7nm：
– 设计规则严格，例如：
– 最小金属线宽：约 20-25nm。
– 通孔尺寸：30-40nm。
– 双重 / 三重图形化（DPT/TPT）需求增加，尤其在未使用 EUV 时。
– DRC 和 LVS（版图与原理图一致性检查）复杂度大幅提高。
4. 功耗与信号完整性
– 12nm：
– 漏电流相对可控，功耗优化更多依赖电源门控（Power Gating）和动态电压调节（DVFS）。
– 信号完整性（SI）问题（如串扰）可通过传统屏蔽和间距调整解决。
– 7nm：
– 漏电流显著增加，需采用多阈值电压（Multi-Vt）设计和自适应体偏置（Body Biasing）。
– 高密度互连导致串扰（Crosstalk）和电迁移（EM）风险加剧，需引入：
– 冗余通孔（Redundant Via）和宽金属线。
– 更精细的电磁场仿真（如 Ansys HFSS 或 Cadence Voltus）。

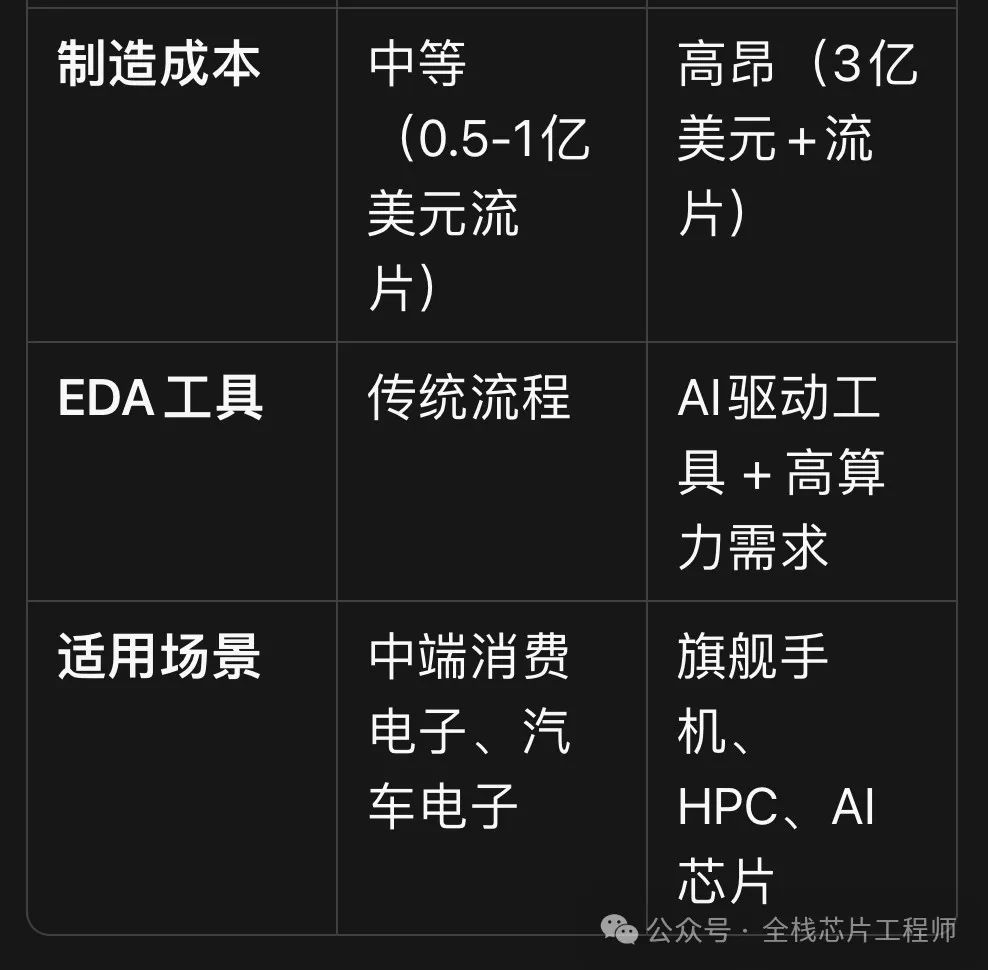

5. 制造流程与成本
– 12nm：
– 成熟工艺，掩模成本较低（约 0.5- 1 亿美元流片成本）。
– 良率较高（>90%），适合中端芯片（如消费电子、IoT）。
– 7nm：
– 引入 EUV 后掩模成本飙升（单次流片成本约 3 亿美元）。
– 良率初期较低（70-80%），需通过冗余设计和工艺优化提升。
– 仅用于高附加值芯片（如旗舰手机 SoC、AI 加速器）。
6. EDA 工具与设计方法
– 12nm：
– 支持传统设计流程，工具成熟（如 Synopsys IC Compiler II、Cadence Innovus）。
– 静态时序分析（STA）和功耗分析可在普通计算集群完成。
– 7nm：
– 需要 AI 驱动的 EDA 工具（如 Synopsys DSO.ai）优化布局和时序。
– 时序分析需考虑 PVT（工艺 - 电压 - 温度）* 极端变化，蒙特卡洛仿真需求增加。
– 物理验证需更高算力（如云计算资源）。
