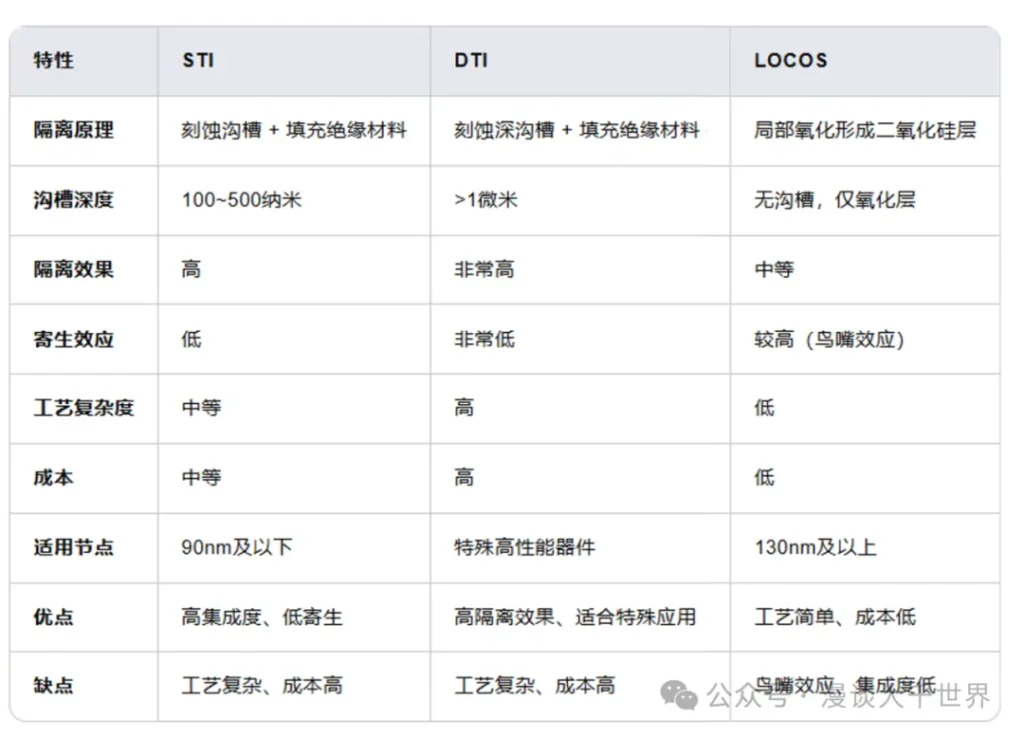

STI（浅沟槽隔离）、DTI（深沟槽隔离）和 LOCOS（局部氧化硅）是半导体制造中用于隔离不同器件（如晶体管、二极管等）的三种主要技术。它们的核心目标是防止器件之间的电气干扰，同时减少寄生效应，以提高芯片的性能和集成度。

本文目录

STI 是一种通过在硅片表面刻蚀浅沟槽，并用绝缘材料（如二氧化硅或氮化硅）填充沟槽来实现器件隔离的技术。

沟槽深度 ：通常在 100~500 纳米之间，相对较浅。
优势：
- 高集成度 ：适合现代高密度集成电路（如 90nm 及以下工艺节点）。
- 低寄生效应 ：减少了器件之间的寄生电容和电阻，提升了电路性能。
- 无鸟嘴效应 ：避免了 LOCOS 工艺中常见的“鸟嘴效应”，从而节省了芯片面积。

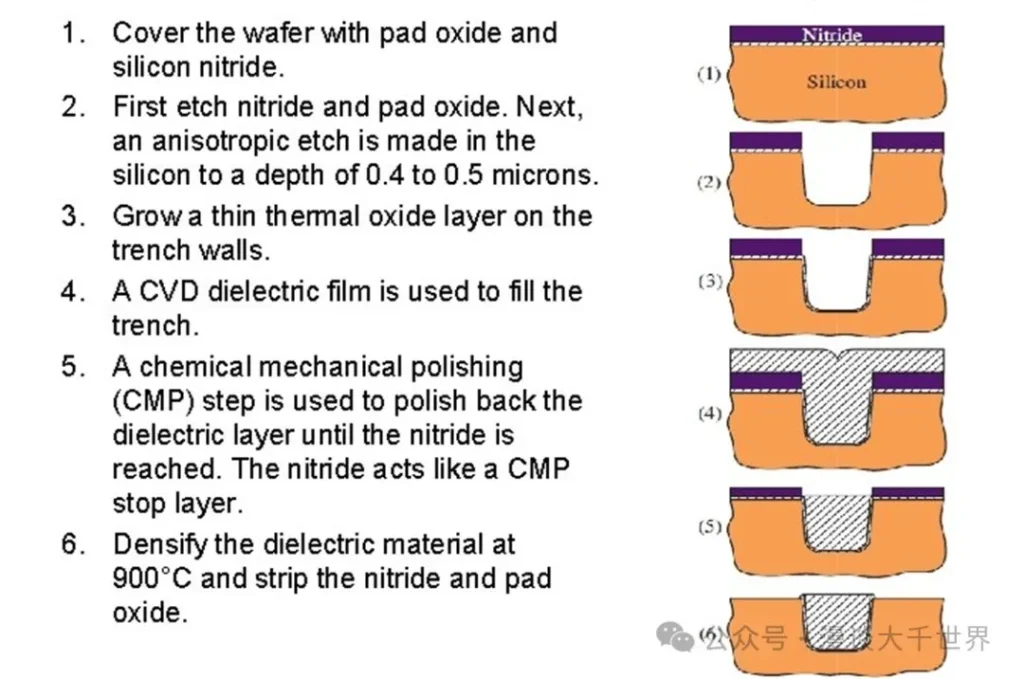

制造流程 ：
1. 在硅片表面光刻定义隔离区域。
2. 使用干法刻蚀技术刻蚀出浅沟槽。
3. 通过化学气相沉积（CVD）或等离子体增强化学气相沉积（PECVD）填充沟槽。
4. 使用化学机械抛光（CMP）去除多余的填充材料，使表面平整。CMP（化学机械抛光）是 STI 工艺中非常关键的一步，它不仅确保表面平整，还决定了后续工艺的良率和性能。
应用场景 ：广泛用于现代 CMOS 工艺，如微处理器、存储器、模拟电路等。

DTI 是一种通过在硅片表面刻蚀深沟槽，并用绝缘材料填充沟槽来实现器件隔离的技术。DTI 的沟槽深度比 STI 更深，通常超过 1 微米。

沟槽深度 ：通常在 1~10 微米之间，深度较大。
特点：
- 高隔离效果 ：提供更好的电气隔离，如图像传感器、功率器件、射频器件等，这些应用对隔离性能要求极高。
- 减少寄生效应 ：进一步降低器件之间的寄生电容和电阻。
- 深沟槽的填充挑战 ：由于 DTI 的沟槽深度较大（通常超过 1 微米），填充材料的选择和填充工艺尤为重要。常用的填充材料包括高密度二氧化硅、掺杂多晶硅等。一些先进的 DTI 工艺还会采用多层填充结构（如先填充多晶硅，再填充二氧化硅）以提高隔离效果。
- 热应力问题： 深沟槽刻蚀和填充过程中可能会引入热应力，尤其是在高温填充和退火步骤中。这些应力可能会影响器件的性能和可靠性，因此需要通过优化工艺参数（如填充温度、退火条件）来控制应力。
制造流程 ：
1. 在硅片表面光刻定义隔离区域。
2. 使用高精度干法刻蚀技术刻蚀出深沟槽。
3. 通过 CVD 或高温氧化填充绝缘材料。
4. 使用 CMP 去除多余的填充材料，确保表面平整。

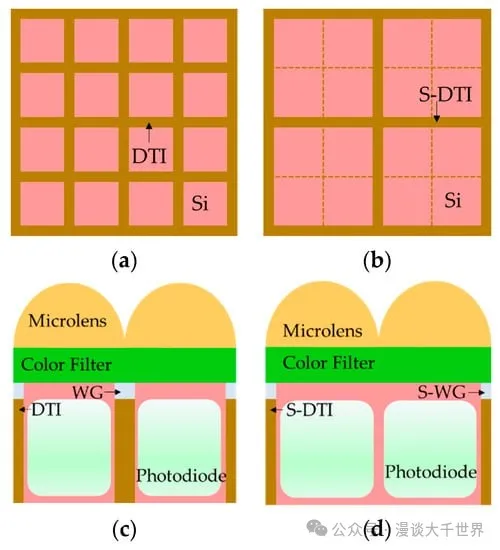

应用场景 ：DTI 的制造工艺复杂度和成本都较高，尤其是在高精度刻蚀和填充环节。因此，DTI 通常仅用于对隔离性能要求极高的特殊应用，如图像传感器等。

LOCOS 是一种通过在硅片表面局部氧化形成二氧化硅隔离层来实现器件隔离的技术。

隔离原理 ：通过在硅片表面生长二氧化硅层来隔离器件。
优势：
- 工艺简单 ：制造过程相对简单，成本较低。
- 适合大间距器件 ：在早期半导体工艺（如 130nm 及以上）中应用广泛。
缺点：

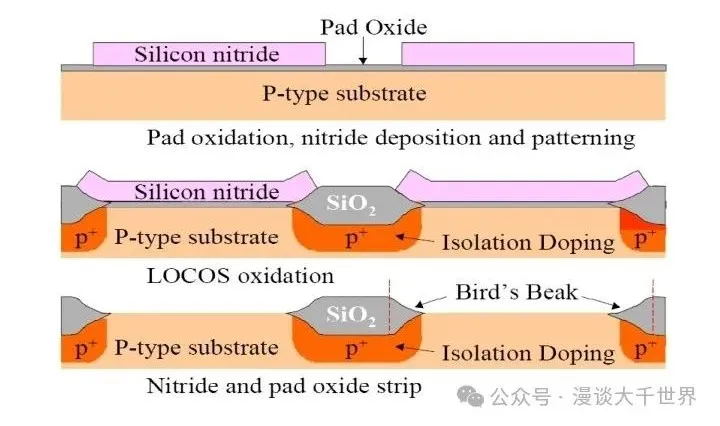

- 鸟嘴效应 ：局部氧化过程中，氧化层会向相邻的有源区扩散，形成类似“鸟嘴”的结构，导致隔离区域面积增大，浪费芯片面积。
- 寄生效应 ：由于隔离区域较宽，寄生电容较大，不适合高密度集成。
- 应力问题 ：氧化过程会在硅片表面产生应力，可能导致翘曲。
制造流程 ：
1. 在硅片表面涂覆一层氮化硅（Si₃N₄）作为保护层。
2. 光刻定义隔离区域。
3. 在高温下进行湿法氧化，使硅片表面生长二氧化硅。
4. 去除氮化硅保护层。
应用场景 ：尽管 LOCOS 在现代小尺寸工艺中逐渐被 STI 和 DTI 取代，但在一些特定的低功耗、大尺寸器件（如某些类型的传感器或模拟电路）中，LOCOS 仍然有一定的应用空间，尤其是在成本敏感的场景中。
